HDS-N系列手持数字示波表是HDS手持数字示波表2007年市场升级版。
HDS手持数字示波表自2006年推出市场以来，其稳定的性能，精致的外观
设计，经济的市场价格得到行业用户的广泛认可。为了更大回报客户的支
持，OWON于2007年计划推出HDS手持数字示波表系列的升级版HDS-N系
列。HDS-N系列承继了HDS系列的稳定性能，优化后的操作更显人性化。
更轻便的包装，更清晰的显示,重要的是，HDS-N系列拥有更经济的价格，
值得您的期待与拥有！

技术参数：



型号	HDS1022M-N  3800元	HDS2062M-N   4980元
带宽	20MHz	60MHz
实时采样率	100MS/s	250MS/s
通道	双通道
输入阻抗	1MΩ±2%，与20pF±5pF 并联
探头衰减系数	1X，10X，100X，1000X
最大输入电压	400V（PK-PK）CAT Ⅱ
通道间的隔离度	50Hz(100:1)、10MHz（25：1）
最大记录长度	每通道6K个点
扫速范围	5ns/div -100s/div
采样率和延迟时间精确度	±100ppm(任何≥1ms的时间间隔)
模拟数字转换器（A/D）	8比特分辨率，两个通道同时采样
灵敏度范围	5mV/div -5V/div
位移范围	±10div	±50V(500mV～5V)、 ±2V(5mV～200mV)
直流增益精确度	±5%
触发类型	边沿、视频、交替
触发方式	自动、正常、单次
波形测量	2个光标+5个自动
数学操作	加、减、乘、除、反相
波形存储	4组波形、U盘拷贝
数字万用表功能	电压、电流、电阻、电容、通断、二极管
电压量程	交流、直流0～400V有效值
电流	0~ 10A
独立的浮地隔离通道	万用表与示波器输入地是隔离的
程控特性/接口特性
PC接口	USB、RS232接口
电源	电源适配/电池
电池供电	8小时锂电池
显示
显示类型	3.8 英寸的彩色液晶显示
显示分辨率	320 水平×240 垂直像素
显示色彩	4096色
显示语言种类	中文简体，英文
物理特性
尺寸	180mm × 113mm × 40mm
重量	645g
其他

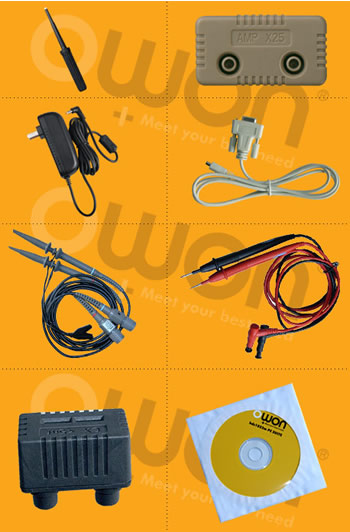

附件	两支 1.2m ,1:1(10:1)示波器无源探极
	一付万用表测试笔
	一条USB或RS-232数据传输线
	一个小电容测量模块
	一支示波器探极调整工具
	一个符合所在国标准的电源适配器
	一张使用光盘
持有证书	CE、FCC、CMC

1.2m,1:1(10:1)示波器无源探极



    一付万用表测试笔



    一条RS-232数据传输线



    一个电流测量扩展块



    一个小电容测量模块



    一支示波器探极调整工具



    一个符合所在国标准的电源适配器



    一张使用光盘



    持有证书



    CE

附
